DDA数值微分线段算法

数值微分法即DDA法(Digital Differential Analyzer)，是一种基于微分方程来生成直线的方法。在计算机图形学中，并没有线段的概念，而是一个个像素点组成了线段。

DDA法生成线段的步骤一般如下：

1. 有了起始点（x1，y1）和终点（xn，yn）；
2. ▲x=|xn-x1|，▲y=|yn-y1|；
3. 比较▲x和▲y的大小；
4. steps=▲x和▲y中较大者；
5. stepx=▲x/steps，stepy=▲y/steps。

DDA算法实现如下：

#include <GL/glut.h>
#include <math.h>

void myDDA(GLfloat x1, GLfloat y1, GLfloat xn, GLfloat yn)
{
    float dx = fabs(xn - x1);
    float dy = fabs(yn - y1);
    float steps;
    if (dx > dy)
        steps = dx;
    else
        steps = dy;
    float stepX = dx / steps;
    float stepY = dy / steps;
    glBegin(GL_POINTS);
    for (int i = 0; i < (int)steps; i++)
    {
        glVertex2f(x1, y1);
        x1 += stepX;
        y1 += stepY;
    }
    glEnd();
}

void myDisplay()
{
    glClear(GL_COLOR_BUFFER_BIT);
    glColor3f(0.87, 0.56, 0.4);
    glPointSize(3);
    myDDA(1.5, 3.8, 189.8, 267.5);  //调用DDA，定义起点和终点
    glFlush();
}

void init()
{
    glClearColor(1.0, 1.0, 1.0, 0.0);
    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();
    gluOrtho2D(0, 600, 0, 500); //可视的范围，类似鼠标滚轮的远近
}

int main(int argc, char\* argv[])
{
    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE);
    glutInitWindowPosition(300, 100);
    glutInitWindowSize(600,500);
    glutCreateWindow("Test DDA");

    init();
    glutDisplayFunc(myDisplay); //传递需要勾画的函数
    glutMainLoop();
    return 0;
}

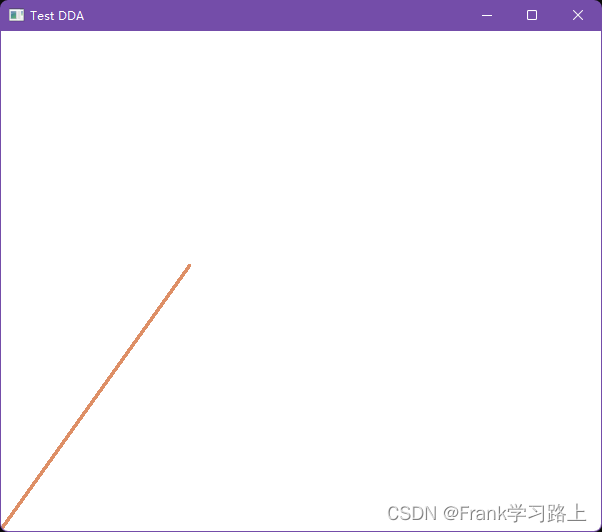

DDA画线算法的效果如下：

中点画线法（简）

看它位于中点的上边还是下边。

Bresenham画线算法

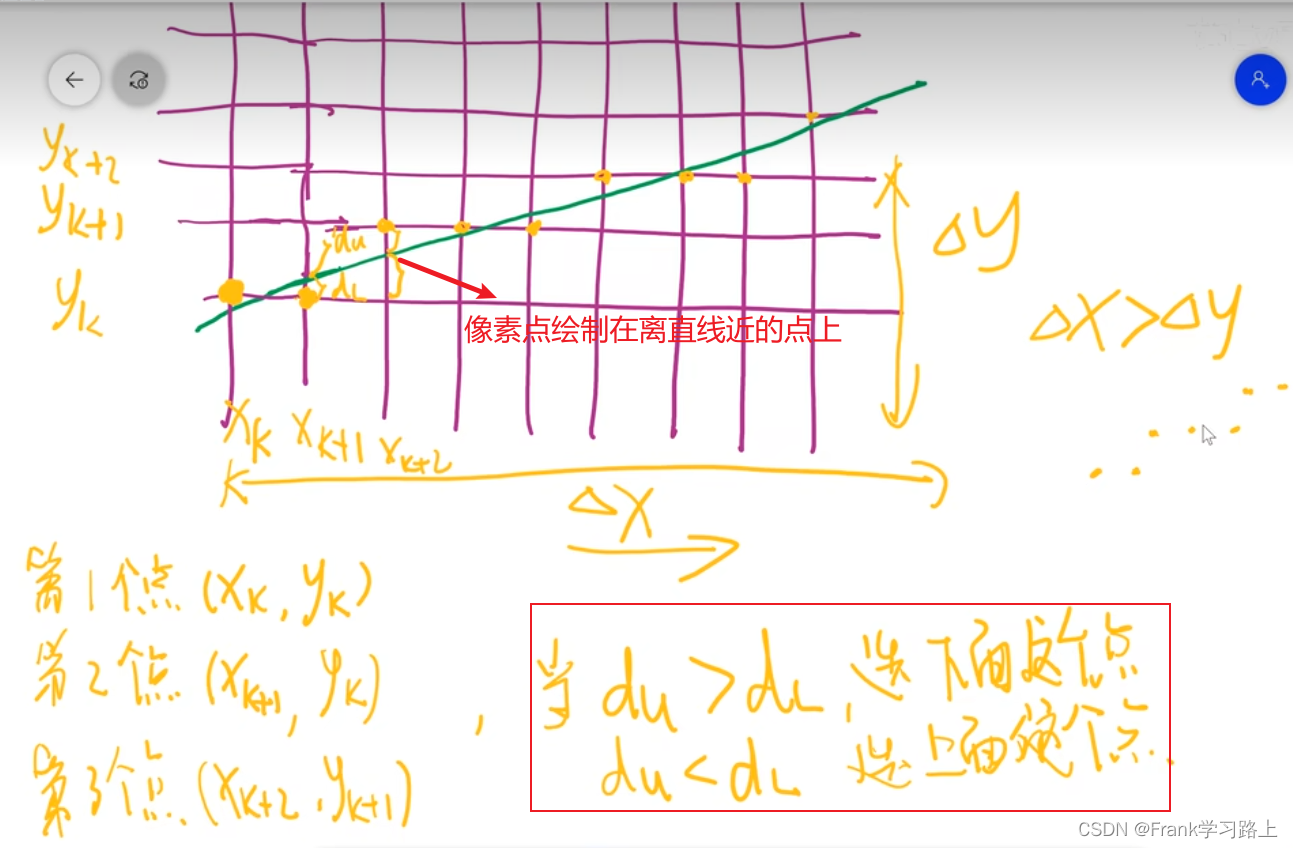

这种画线算法的思想和中点画线的一致，只是在判断取哪个点时，不是看它位于中点的上边还是下边，而是将这两个点与直线上对应点的距离进行比较，如果du＞dl，取下面的点，反之则取上面的点：

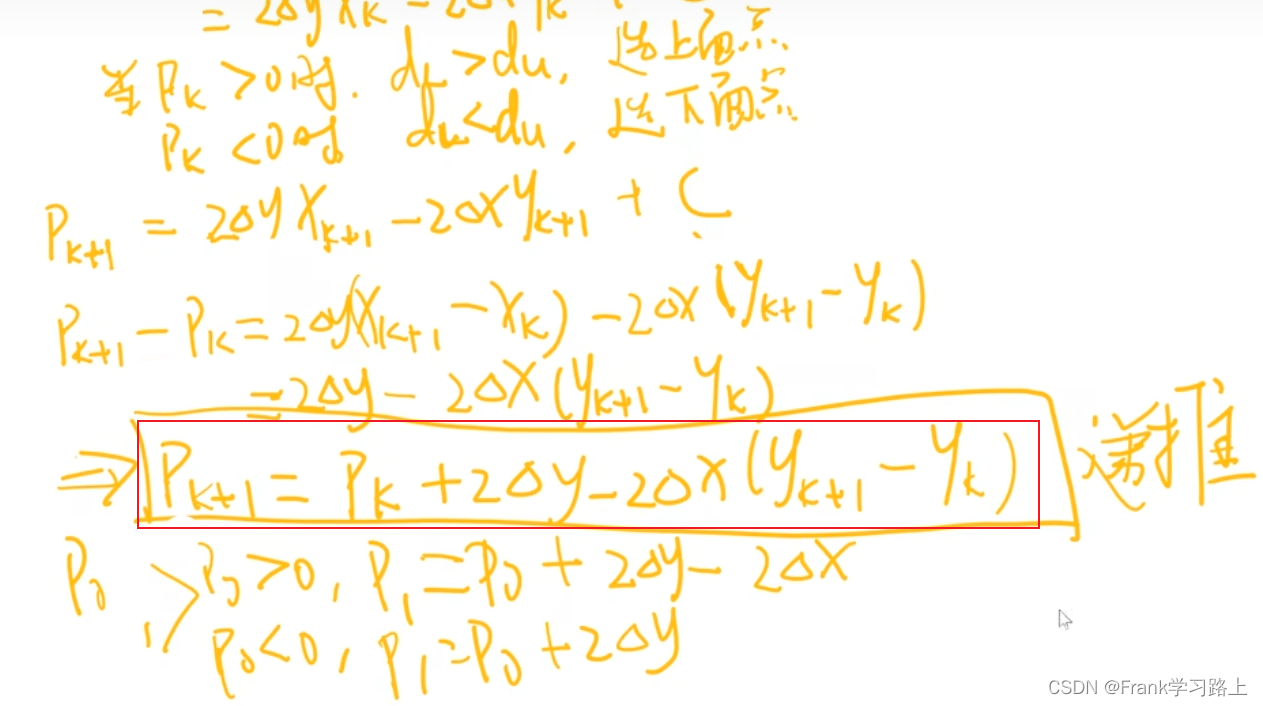

最后推出以下公式：

Bresenham算法步骤如下：

1. 输入（x1，y1），（xn，yn）
2. dx=xn-x1，dy=yn-y1
3. 2dx，2dy
4. p0=2dy-dx
5. 循环，如果pk＞0，选上面点；如果pk＜0，选下面点

以上。
